Коаксиальные кабели

Существует большое количество типов коаксиальных кабелей, используемых в сетях различного типа - телефонных, телевизионных и компьютерных.

[image]

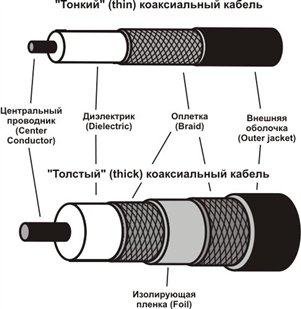

Для организации компьютерных сетей используются два типа коаксиальных кабелей (рис. 3.5):

тонкий коаксиальный кабель;

толстый коаксиальный кабель.

Тонкий коаксиальный кабель – гибкий кабель диаметром примерно 0,5см. Он способен передавать сигнал на расстояние до 185 м без его заметного искажения, вызванного затуханием. Волновое сопротивление кабеля составляет 50 Ом.

Таблица 3.2. Таблица кодировки тонких коаксиальных кабелей

Кабель

Характеристики кабеля

RG58 /U

Сплошная медная жила

RG58 A/U

Переплетенные провода

RG58 C/U

Военный стандарт для RG58 A/U

PK50

Отечественный аналог

Для подключения кабеля используются специальные разъемы типа BNC (Bayonet Naval Connector) (рис. 3.6).

[image]

Кабель RG58 позволяет реализовать топологии шина и кольцо и был до последнего времени самым распространенным при построении сетей.

Толстый коаксиальный кабель – относительно жесткий кабель диаметром около 1 см. Медная жила кабеля толще, чем у тонкого коаксиального кабеля и, следовательно, сопротивление меньше. Поэтому толстый коаксиальный кабель передает сигналы дальше, чем тонкий, до 500 м.

Для подключения к толстому коаксиальному кабелю применяют специальное устройство – трансивер. Трансивер снабжен специальным коннектором, который “прокусывает” изоляционный слой и осуществляет контакт с проводящей жилой.
