ВЫБОР И ОБОСНОВАНИЕ СЕТЕВОЙ АРХИТЕКТУРЫ

Выбор топологии определяется, в частности, планировкой помещения, в котором разворачивается ЛВС. Кроме того, большое значение имеют затраты на приобретение и установку сетевого оборудования, что является важным вопросом для фирмы, разброс цен здесь также достаточно велик. В главе 7 мы рассмотрели основные виды топологии сетей, их принципы организации.

Топология ЛВС предприятия.

Для ЛВС была выбрана топология типа «звезда» в связи с тем, что она представляет собой более производительную структуру: каждый компьютер, в том числе и сервер, соединяется отдельным сегментом кабеля с центральным концентратором (hab).

Основным преимуществом такой сети является её устойчивость к сбоям, возникающим вследствие неполадок на отдельных ПК или из-за повреждения сетевого кабеля.

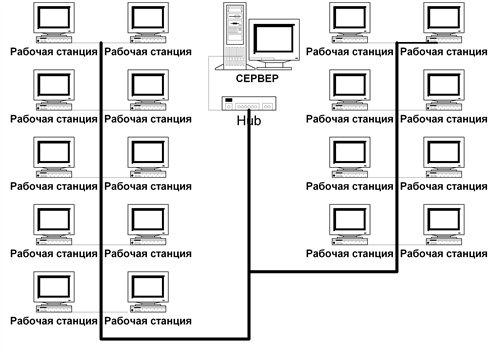

На рисунке П3 изображена топология сети предприятия.

[image]

Важнейшей характеристикой обмена информацией в локальных сетях являются так называемые методы доступа (access methods), регламентирующие порядок, в котором рабочая станция получает доступ к сетевым ресурсам и может обмениваться данными.

Так как метод CSMA/CD хорошо зарекомендовал себя именно в малых и средних сетях, для предприятия данный метод удобен. К тому же сетевая архитектура Ethernet, которую и будет использовать сеть предприятия, использует именно этот метод доступа.

Сеть на основе витой пары, в отличие от сети на базе тонкого и толстого коаксиала, строится по топологии «звезда». Чтобы построить сеть по звездообразной топологии, требуется большее количество кабеля (но цена витой пары не велика). Подобная схема имеет и неоценимое преимущество – высокую отказоустойчивость. Выход из строя одной или нескольких рабочих станций не приводит к отказу всей системы. Правда, если из строя выйдет хаб (концентратор), его отказ затронет все подключенные через него устройства.

Еще одним преимуществом данного варианта является простота расширения сети, поскольку при использовании дополнительных хабов (до четырех последовательно) появляется возможность подключения большого количества рабочих станций (до 1024). При применении неэкранированной витой пары (UTP) длина сегмента между концентратором и рабочей станцией не должна превышать 100 метров, чего не наблюдается в предприятии.
