Использование серверов приложений.

[image]

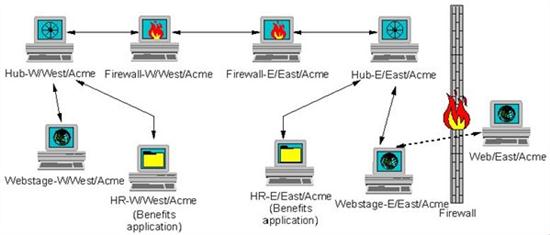

Рис. 12 Пример использования серверов приложений.

Приложения могут быть доступны для пользователя Notes, браузеров или Notes браузеров пользователей. Web приложения должны находится на серверах приложений, которые также установлены как Web сервера. Web сервер предоставляет данные пользователям использующим браузеры.

В этом примере, Web/East/Acme хранит Web приложения для Web организации. Приложения доступны для пользователей браузеров, которые находятся вне организации Acme корпорации. Webstage/East/Acme и Webstage-W/West/Acme имеют реплики Web приложений. Пользователи могут делать изменения в Web приложениях на Webstage-E/East/Acme и Webstage-W/West/Acme. Webstage-W/West/Acme использует график репликаций через Hub сервер Webstage-E/East/Acme.

Acme корпорация также имеет два сервера Web-HR-E/East/Acme и HR-W/West/Acme. Эти сервера содержат служебные приложения, только для внутренних служащих, кто используют рабочие станции Notes.

В этом примере используется – Firewalls, защищая связи между Hub серверами и защищая связь между Web/East/Acme и Webstage-E/East/Acme.

Использования Passthru сервера.

[image]

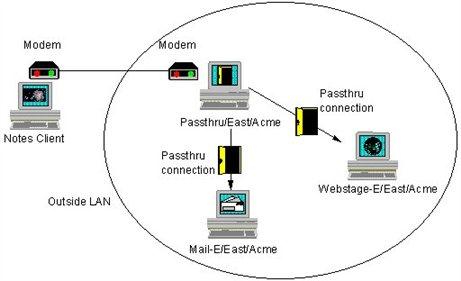

Рис. 13 Пример использования Passthru сервера.

Passthru сервера позволяют пользователям и серверам соединяются с отдельным сервером, для доступа их, ко всем другим серверам, к которому сервер Passthru имеет доступ.

Acme корпорация использует Passthru сервер, чтобы упростить связи пользователей к серверам с использованием модема.

Например, если Randi Bowker/Marketing/East/Acme берет Laptop домой и хочет прочитать почту на Mail-E/East/Acme, Randi набирает номер модема на Passthru/East/Acme и Passthru/East/Acme соединяет ее с Mail-E/East/Acme. После Randi вызывает Passthru/East/Acme, все сервера в организации East/Acme доступны ей. И Laptop Randi, и Passthru сервер должны быть снабжены модемами, однако, ни один из других серверов не нуждаются в модеме.

Законченная конфигурация серверов для организации.

[image]

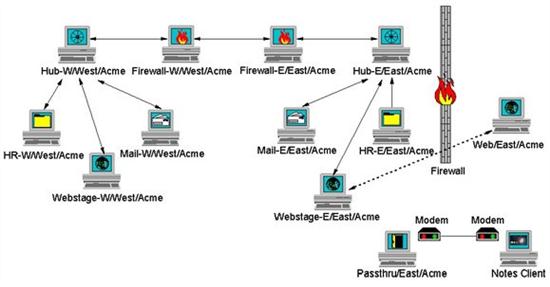

Рис. 14 Пример законченной конфигурации серверов для Acme.

Эта схема отображает все сервера в Acme корпорации – Hub, Directory, Mail, Application и Passthru.

Многие из функций, обсужденных в этом примере, управляются в соответствии с документами, находящимися в Domino Directory. Например, чтобы использовать Passthru сервер, Вы должны создать Passthru документ связи, и определить сервера, которые будут использоваться как Passthru сервера.
