Пример топологии Passthru серверов для компании Acme's.

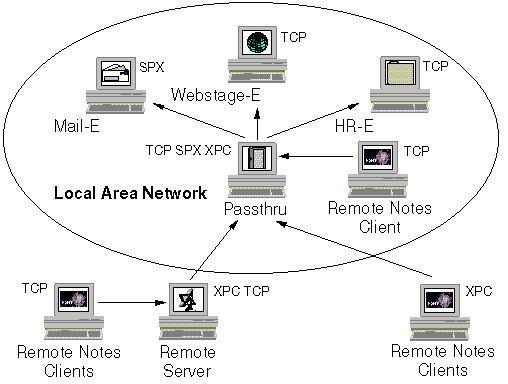

Эта диаграмма показывает топологию Passthru серверов для компании Acme's:

[image]

Рис. 25 Пример использования Passthru сервера в Acme.

Компания Acme имеет Dedicated Passthru север, который функционирует только как посредник, для доступа рабочих станций и серверов, на сервера назначения. Этот сервер не содержит никаких базы данных. Passthru поддерживает все протоколы, чтобы пользователи и сервера, соединялись с ним и имели доступ ко всей системе компании.

Обратите внимание, что Passthru может принести пользу пользователям и серверам в той же самой сети. Например, некоторые из клиентов Notes, в вышеупомянутой диаграмме, находятся в той же самой сети LAN, что и Webstage-E, и HR-E, но они не поддерживают общих протоколов. Они не могут иметь доступ на эти servers без использования сервера Passthru.

Вышеупомянутая топология требует следующей конфигурации:

Notes Direct Dial-Up документ подключения, для связи удаленных серверов, с Passthru сервером

Passthru документ подключения для удаленного сервера, чтобы определить Passthru

Документа подключения на удаленном сервере, с каждым сервером назначения

Модификации записи Место вызова, на клиентах Notes, чтобы определить имя Passthru сервера

Notes Direct Dial-Up документ подключения для удаленных клиентов Notes для связи с Passthru

Passthru документ подключения для удаленных клиентов Notes, чтобы определить Passthru связь

Модификации Server документов (чтобы позволить соответствующие права доступа) на Passthru и сервера назначения.

Настройка Passthru сервера.

Удостоверитесь, что Вы уже закончили конфигурировать Server документ для сервера.

Из клиента Domino Administrator, выбирайте закладку Настойка.

Выбирайте представление Сервер – Все сервер документы.

Открыть Server документ для сервера, который Вы хотите определить как Passthru сервер и выбирайте – Редактировать Сервер.

Выбирайте закладку Security, введите значения для полей секции Passthru Use и затем сохраните документ:

Поля

Значение

Route through

Любое значение из следующего. Любое значения, чтобы идентифицировать пользователей и серверов, тех, кому позволяется использовать этот сервер как посредник, для доступа к серверу назначения:

Звездочка (*), чтобы определить всех пользователей и сервера, даже тех, кто не внесен в Domino Directory

Звездочка (*) сопровождаемая именем имени сертификата - например, */Acme - чтобы определить всех пользователей и сервера сертифицированих выбранным сертификатом.

Имена определенных серверов, пользователей и групп

Cause calling

Имена пользователей и серверов, которым позволено, вынуждать сервер делать телефонные звонки. Оставьте это поле пустым или добавьте звездочку (*), чтобы позволить всем пользователям и серверам эту привилегию.

Обратите внимание, если вы позволяете всем пользователям и серверам использовать модем этого сервера, Passthru сервер в не отражает в LOG файле, пользователей и сервера, и не указывает их имен.

Destinations allowed

Оставьте это поле незаполненным, чтобы позволить перенаправление на все сервера. Иначе, введите имя определенного сервера, что бы пользователи и сервера могли иметь доступ, только к этому серверу, проходя через этот Passthru сервер

Создайте документы Подключений, чтобы соединить Passthru сервер с серверами назначения, если Passthru и сервера назначения не имеют прямой связи по сети LAN.

Определите Passthru сервера, изменяя их Server документы.
