Типы Domino серверов, которые будут использоваться в построении системы.

Использование Hub серверов.

[image]

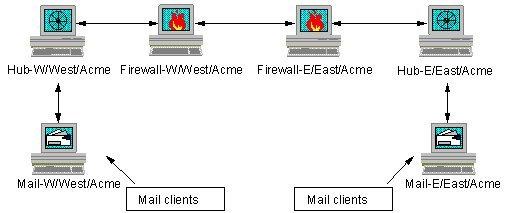

Рис. 10 Пример использования Hub серверов.

Hub сервера в Acme корпорации соединяются через сервера посредники, которые расположены на обоих побережьях - West и East. Сервера посредники географически удаленны и требуют, дорогостоящей линии связи - например, использование линии ISDN или МОДЕМОВ. Соединения через Hub сервера выгодно, потому что можете управлять этими связями, т.к. они, как правило, имеют высокую стоимость. При использовании Hub серверов, только два сервера должны связываться через WAN соединение, вместо того чтобы каждый сервер в организации связывался с другими серверами.

Firewall сервер - Domino сервер, защищает Hub-E/East/Acme и Hub-W/West/Acme снаружи от пользователей. Потому Firewall использует Domino сервер, вместо другого Firewall программного обеспечения, Hub сервера могут использовать их для передачи почты или репликаций.

Использование почтовых серверов и серверов каталогов.

[image]

Рис. 11 Пример использования почтовых серверов и серверов каталогов.

Acme корпорации использует два почтовых сервера, для каждого географического местоположения по одному. Все пользователи посылают почту, используя почтовые базы данных, расположенные или на Mail-E/East/Acme или Mail-W/ West/Acme. Почтовые базы данных доступны для всех типов почтовых клиентов - Notes, IMAP, POP3 и браузеров.

Почтовые сообщения маршрутизируются подобно изменениям сделанным в базах данных. В этом примере, почта сервера маршрутизируется через Hub сервера на другой почтовый сервер. Например, когда Alan Jones/Sales/East/Acme посылает сообщение Susan Salani/HR/West/Acme, сообщение маршрутизируется с Mail-E/East/Acme до Hub-E/East/Acme, с Hub-E/East/Acme до Hub-W/West/Acme, затем с Hub-W/West/Acme до Mail-W/West/Acme. Susan Salani/HR/West/Acme читает сообщение, на ее почтовом сервере Mail-W/West/Acme.

Сервера каталогов позволяют пользователям и серверам посматривать информацию о пользователях и серверах, для поиска их адресов, или рассылки почты. Каталоги содержат информацию о том, как связаться с Notes пользователями, пользователями интернета и Domino серверами.

В нашем примере, копия базы Directory Catalog находится на каждом клиенте Notes, а копия базы Domain Directory находится на каждом сервере - Mail-E/East/Acme, Hub-E/East/Acme, Hub-W/West/Acme и Mail-W/West/Acme. Domino проверяет сначала Directory Catalog, для поиска имени и если имя не найдено, проверяет Domain Directory.

Domino использует репликации, отсылая изменения из одной базы в другую, расположенную на другом сервере. Например, если изменение сделаны на Mail-E/East/Acme сервере, изменения посылаются в копии на Hub-E/East/Acme, Hub-W/West/Acme и Mail-W/West/Acme сервера.

В Acme корпорации, репликации происходит автоматически в намеченное время. График репликаций определяется временем, требуемым для изменения данных на серверах.
