Просмотр расписания репликаций и карты топологии репликаций

Вы можете просмотреть графическое представление графика репликаций для каждого из серверов сразу из клиента Domino Administrator. График репликаций каждого сервера появляется отдельно, даже если сервер - член кластера, внесенной в список в поле Destination server в документе подключения.

Вы можете также видеть графическое представление Вашей топологии репликаций. Карты топологии репликаций наиболее полезны для быстро представления топологии.

Каждый сервер, сеть, группа и ПО cc:Mail, имеет собственное изображение. Линиями представлена каждая репликационная связь. Репликационная связь между двумя серверами, отображается как красная пунктирная линия. Многократные связи между серверами появляются как линии, соединяющие сервера друг с другом.

Просмотр расписания репликаций.

Из клиента Domino Administrator, выбирайте закладку Репликация.

Выбирайте – События реплицирования.

[image]

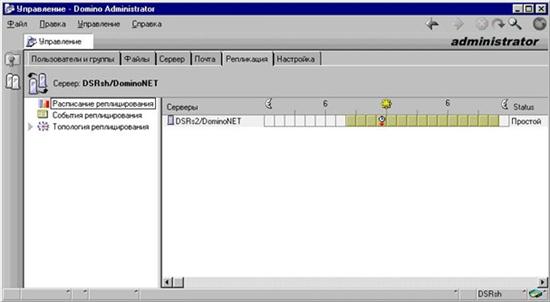

Рис. 35 Просмотр запланированных репликаций из клиента Domino Administrator.

Видим статус для репликаций для каждого сервера:

Старт задачи Topology maps на сервере.

Задача Maps должна быть запущена на сервере, которым вы управляете, чтобы рассматривать топологию репликации из клиента Domino Administrator. Пока задача Maps запущена, она регенерирует информацию топологии, каждую ночь - в полночь.

Из клиента Domino Administrator, выбирайте закладку Сервер – Состояние.

Если необходимо, выбирайте – Сервис – Задача – Start.

Из окна Запуск задач - выбирайте задачу Maps Extractor.

Выбирайте – ОК.

Просмотр топологии репликаций.

Из клиента Domino Administrator, выберите сервер, для которого Вы хотите создать карту топологии.

Выбирайте закладку – Репликация.

Сделайте одно из следующего:

(Необязательно) Двойной щелочек на любом сервере, в карте топологии позволит вам сделать этот сервер центром карты.

(Необязательно) Двойной щелчок на связи, откроет соответствующий документ подключения из Domino Directory.

Вы можете перемещаться по карте топологии, используя курсор клавиатуры. Вы можете изменить масштаб изображения, нажимая на клавиши - плюс (+) или минус (-).
